Hier wird der konstruktive Aufbau am Beispiel eines Relaisankers gezeigt.
(Realisierung für Fa. Tyco-AMP, Berlin)
Sequenzen:
1. Holm mit Magazin
2. + Relaisabstützung von unten
3. + Greifer für Relaisanker
4. + Umlenkrollen mit Magazinkette fuer Relaisanker
5. + Axiallager fuer Greifer
6. + pneum. Antrieb des Greifers |
 |
|
Ein weiteres Beispiel, eine Waschmaschinen-Trommelseitenwand (rot) mit Ober- und Unterstempel.
Die Ober- und Unterstempel wurden mit Hilfe des CAD-Programms von der Trommelseitenwand abgeformt,
d.h. die Trommelseitenwand bildet die Referenz für die Formwerkzeuge.
(Realisierung für Fa. Bosch und Siemens Hausgeräte GmbH) |
 |
|
Werkzeugunterteil von Stanzwerkzeug für Waschmaschinen-Trommelmantel-Oberdeckel.
Im Oberdeckel wird das Fenster (gelber Stempel) ausgestanzt sowie die Form (rote Konkavform)
geprägt.
(Realisierung für Fa. Bosch und Siemens Hausgeräte GmbH) |
 |
|

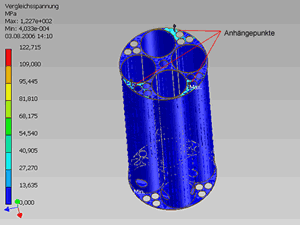

Belastungsanalyse eines Lagergestells für radioaktiven Abfall.
An drei Anhängepunkten wirken je 3,3kN. Diese Zugkräfte bewirkten eine Durchbiegung des Bleches an den drei Anhängepunkten.
(Realisierung für Ing.-Büro Grieser)
|
 |
